머신비전(Machine Vision)은 단순히 사진을 찍는 기술이 아닙니다. 산업용 카메라, 광학계, 조명, 그리고 소프트웨어 알고리즘을 통합하여 "이미지 데이터를 기반으로 자동화된 판단을 내리는 시스템"을 의미합니다.
컴퓨터 비전(Computer Vision)이 일반적인 이미지 처리와 이해에 집중한다면, 머신비전은 가혹한 공장 환경에서의 신뢰성, 정밀도, 그리고 실시간성(Real-time)에 초점을 맞춘 공학의 집약체입니다.

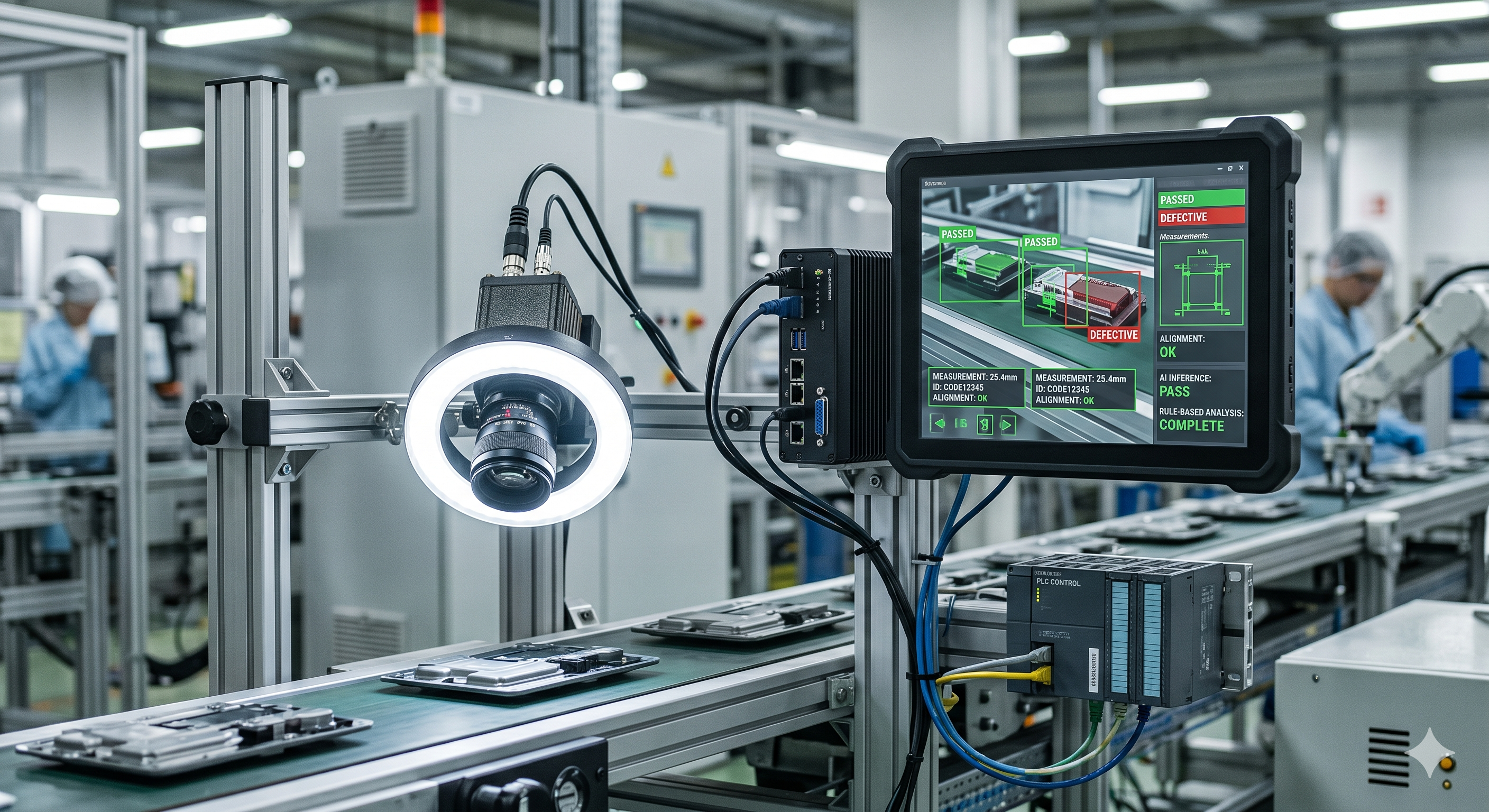

1. 머신비전 시스템의 5대 핵심 요소
성공적인 머신비전 시스템은 하드웨어와 소프트웨어의 완벽한 조화로 이루어집니다.
① 광학계 및 조명 (Optics & Lighting)
비전 시스템에서 가장 중요한 단계는 '좋은 이미지'를 획득하는 것입니다.
- 조명: 검사 대상의 재질과 형태에 따라 반사, 산란, 투과 특성을 이용해 결함을 극대화합니다.
- 렌즈: FOV(Field of View)와 WD(Working Distance)를 고려하여 해상도와 정밀도를 결정합니다. 텔레센트릭(Telecentric) 렌즈와 같이 원근 왜곡을 제거한 특수 렌즈가 정밀 측정에 주로 사용됩니다.
② 이미지 센서 및 카메라 (Imaging)
빛 에너지를 전기 신호로 변환합니다.
- 센서 타입: CMOS 센서가 주류를 이루며, 글로벌 셔터(Global Shutter) 방식을 통해 움직이는 물체의 왜곡 없는 이미지를 획득합니다.
- 인터페이스: GigE, USB 3.0, CoaXPress 등 데이터 전송 대역폭과 거리에 따라 최적의 인터페이스를 선택합니다.
③ 프레임 그래버 및 전송 (Frame Grabber)
카메라에서 획득한 대용량 데이터를 PC 메모리로 손실 없이 고속 전송하는 역할을 합니다. 최근에는 GigE Vision 표준화로 인해 별도의 보드 없이 NIC(Network Interface Card)만으로 처리하기도 합니다.
④ 이미지 처리 소프트웨어 (Processing)
획득한 이미지에서 의미 있는 정보를 추출합니다.
- Rule-based: 엣지 검출(Edge Detection), 블롭 분석(Blob Analysis), 패턴 매칭(Pattern Matching) 등 수학적 알고리즘 기반.
- AI-based (Deep Learning): 비정형 결함이나 복잡한 배경에서의 객체 검출을 위해 CNN(Convolutional Neural Networks) 기반 기술이 급격히 도입되고 있습니다.
⑤ 통신 및 제어 (Communication)
판단 결과를 외부 장치(PLC, 로봇, 서버)로 전송합니다. EtherCAT, PROFINET, TCP/IP 등의 프로토콜을 통해 장비 전체의 시퀀스를 제어합니다.
2. 머신비전의 4대 기능 (The Four Pillars)
산업 현장에서 미신비전은 크게 네 가지 목적으로 활용됩니다.
- 측정 (Gaging): 대상체의 물리적 치수(길이, 각도, 지름)를 um 단위까지 정밀하게 측정합니다.
- 검사 (Inspection): 제품의 결함(스크래치, 이물, 미성형) 유무를 판별합니다.
- 식별 (Identification): 바코드, QR코드, OCR(문자 판독)을 통해 제품의 정보를 읽어냅니다.
- 위치 가이드 (Guidance/Alignment): 로봇이나 기구부가 정확한 위치에 안착할 수 있도록 좌표(X, Y, T)를 제공합니다.
3. 엔지니어링 관점에서의 핵심 과제
전문가 수준의 머신비전 시스템 구축을 위해서는 다음의 기술적 장벽을 해결해야 합니다.
- SNR(Signal-to-Noise Ratio) 극대화: 현장의 진동, 주변 광원 간섭, 전기적 노이즈 속에서도 안정적인 이미지를 확보해야 합니다.
- 처리 속도(Cycle Time): 초당 수십 개의 부품이 지나가는 라인 속도에 맞춰 알고리즘이 완료되어야 합니다. 이는 멀티스레딩 최적화와 GPU 가속이 필수적인 이유입니다.
- 반복 정밀도(Repeatability): 같은 시료를 여러 번 측정했을 때 오차가 허용 범위 내에 있어야 하며, 이는 하드웨어 강성과 소프트웨어 캘리브레이션의 결합으로 완성됩니다.
4. 기술의 패러다임 변화: Rule-based에서 AI로
과거에는 엔지니어가 직접 특징점(Feature)을 정의하는 Rule-based 방식이 주류였습니다. 하지만 최근에는 데이터 기반의 Deep Learning이 결합된 하이브리드 방식이 표준이 되고 있습니다. 특히 반도체나 디스플레이 공정처럼 미세한 비정형 결함을 찾아내야 하는 분야에서는 AI Vision의 도입이 필연적입니다.
머신비전 필드 엔지니어는 이러한 물리적 광학계의 특성과 최신 SW 알고리즘, 그리고 현장의 PLC 제어까지 통합적으로 이해해야 하는 '자동화의 오케스트레이터'라고 할 수 있습니다.
